Descripción
Más ligero, más pequeño y más inteligente

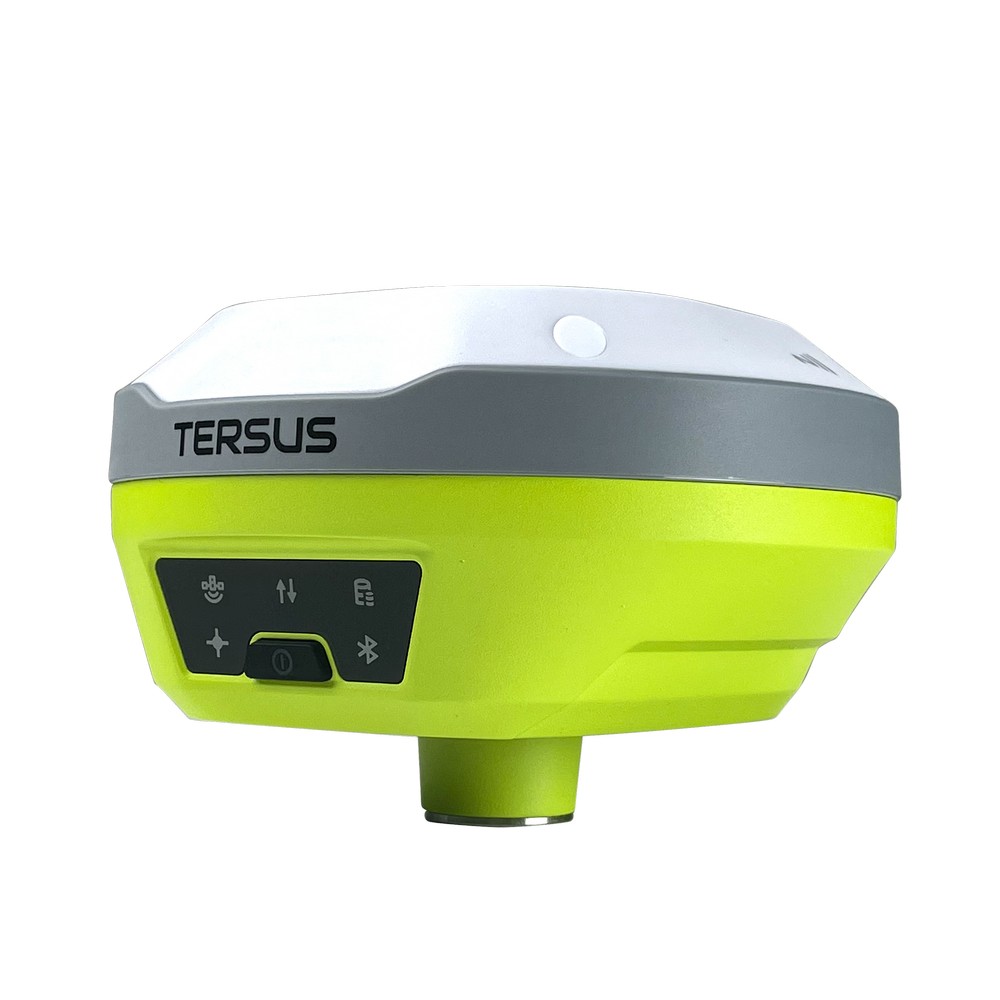

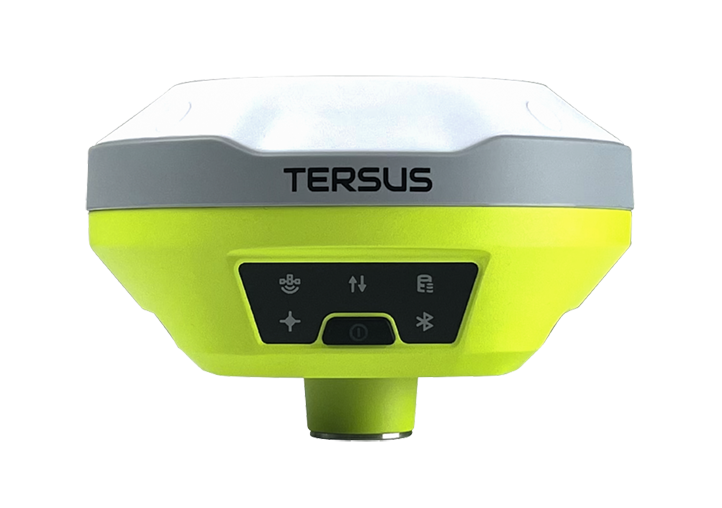

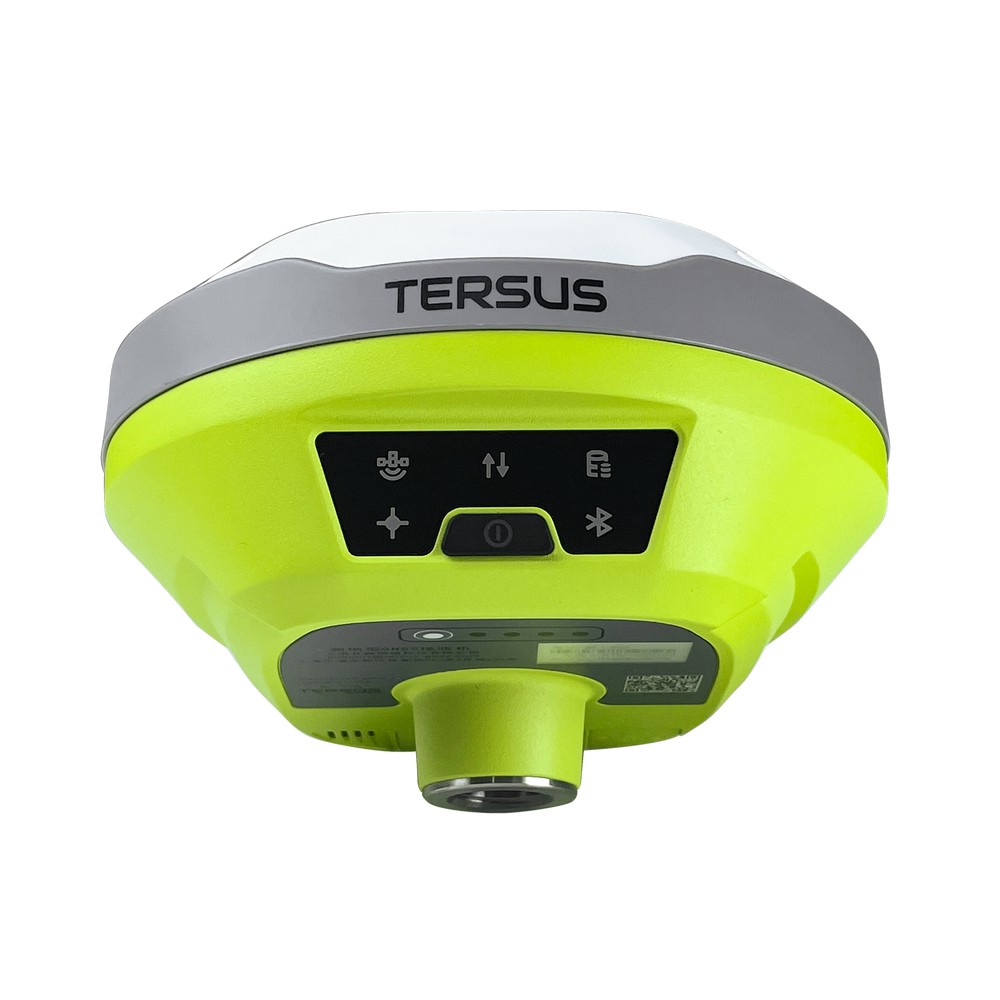

Receptor IMU-GNSS ultracompacto
Fácil de transportar y operar.
Compensación de inclinación sin necesidad de calibración
IMU-GNSS Fusion
Fusión IMU-GNSS sin necesidad de calibración y resistente a interferencias magnéticas.
Precisión centimétrica
Precisión comprobada de 2 cm incluso con una inclinación de 60° (con bastón de 2 m o 1,8 m).
Rendimiento INS resistente a vibraciones
La eficiencia aumenta en 30% al realizar levantamientos continuos utilizando Tersus Rod-Tip-Roller.
Medición sin limitación de ángulo de inclinación
Error RMS probado de 3,7 cm con una inclinación de 110°.
Fijación en segundos
Gracias a sus 1568 canales, LUKA puede rastrear constelaciones GNSS completas y múltiples frecuencias para maximizar el rendimiento.
LUKA proporciona precisión de posicionamiento a nivel centimétrico y logra una solución fija en segundos, incluso en condiciones difíciles.

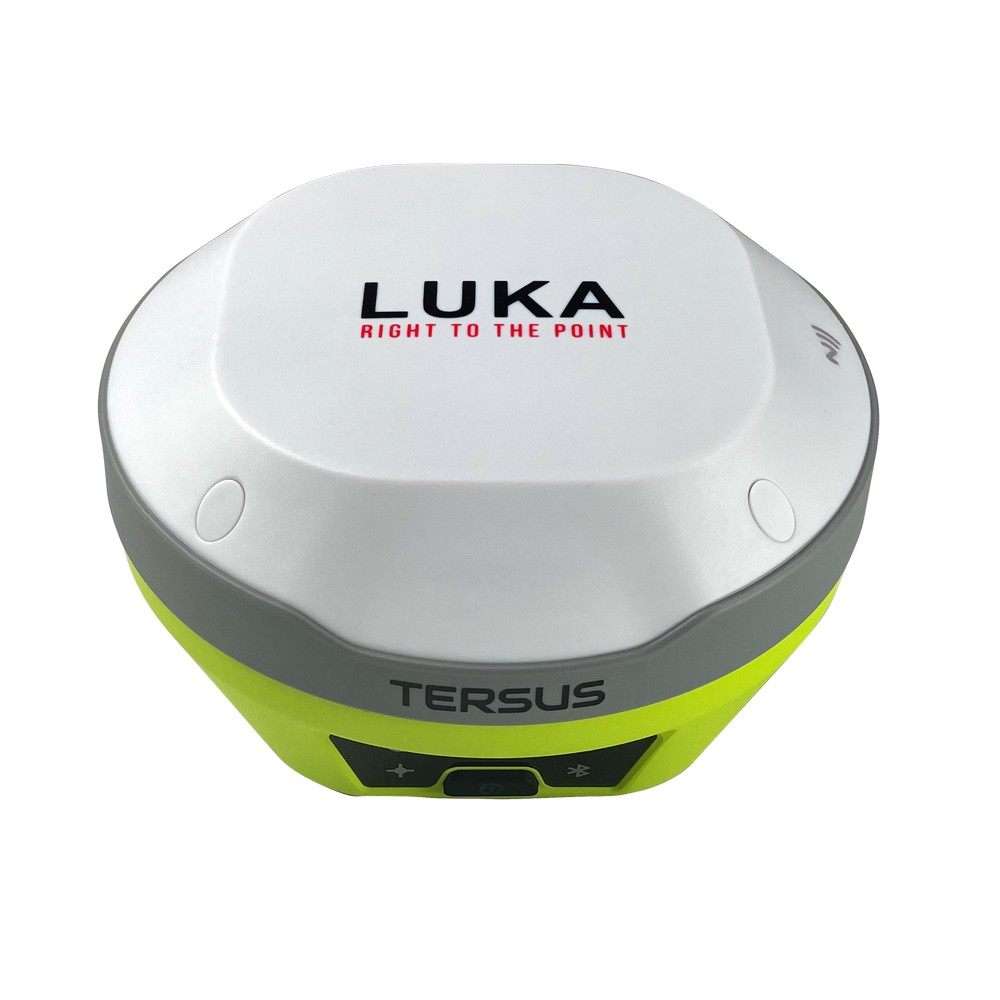

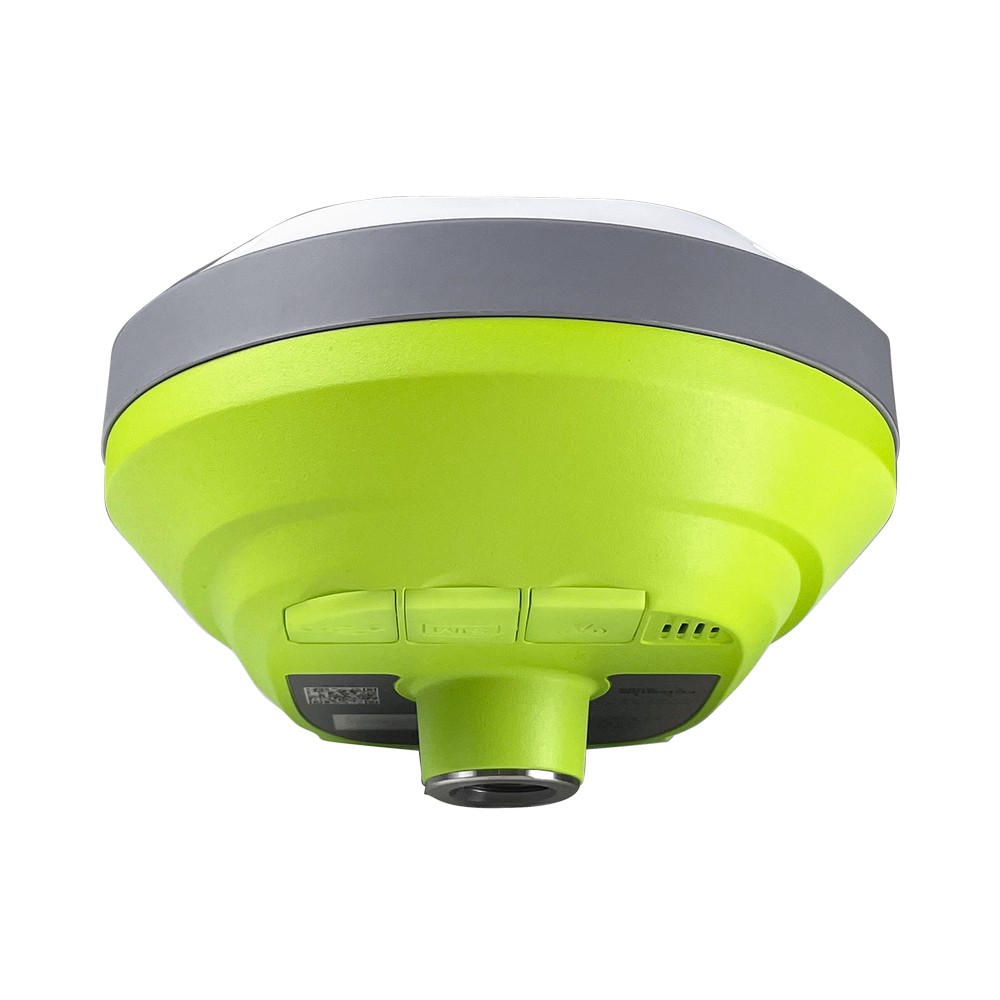

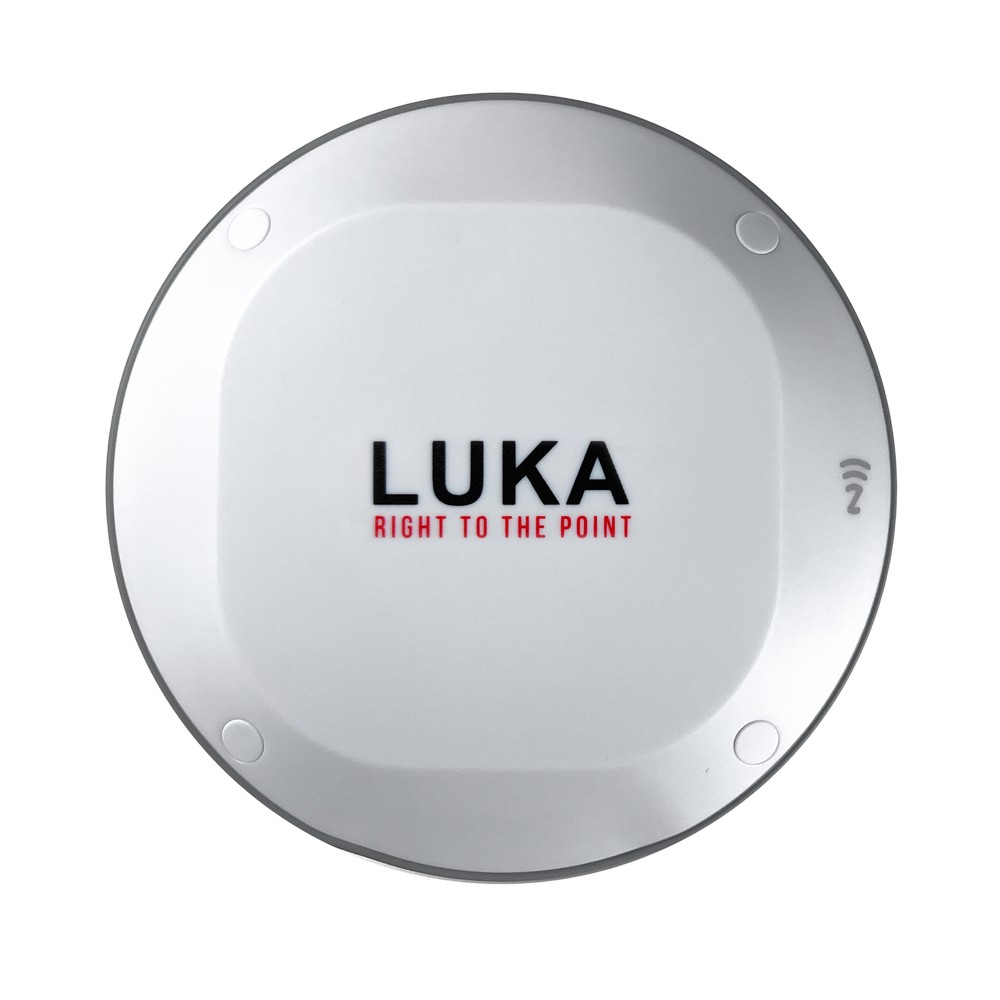

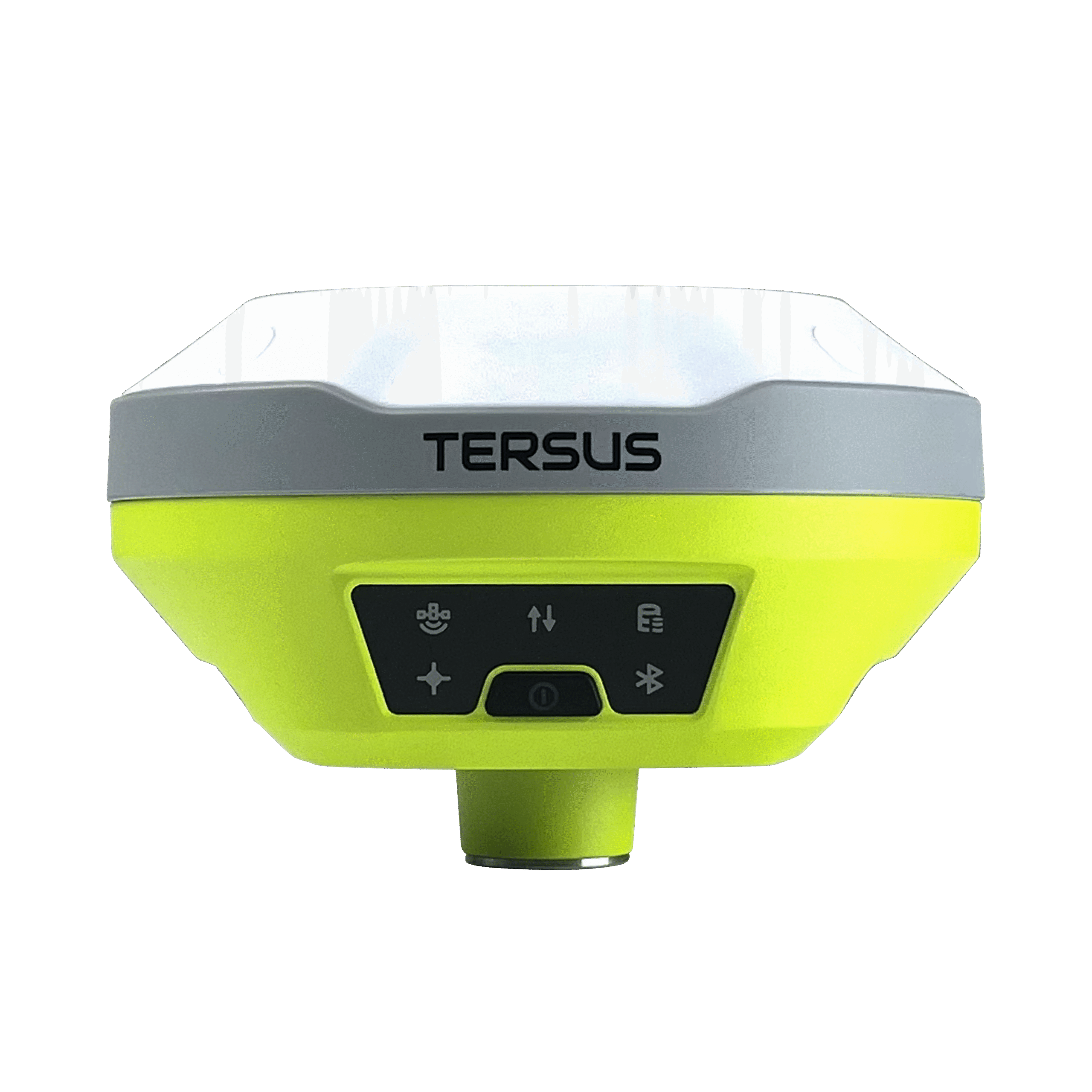

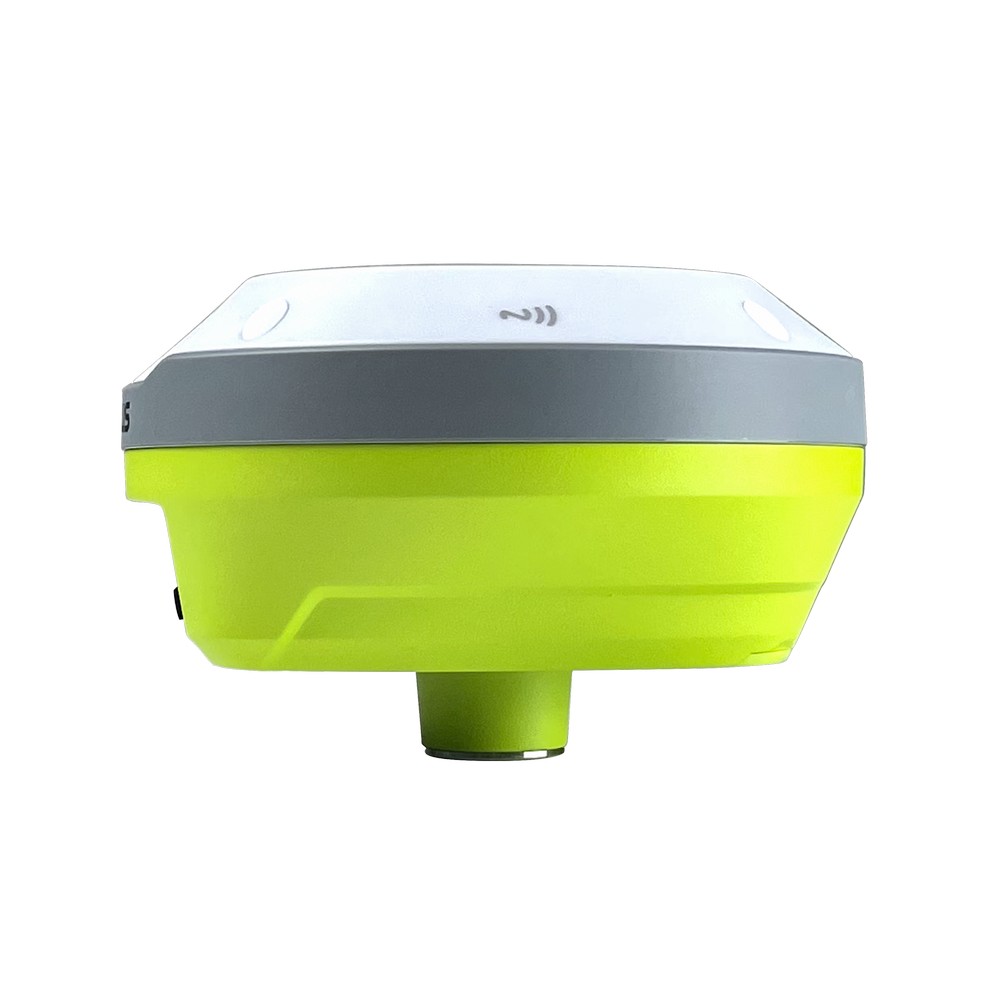

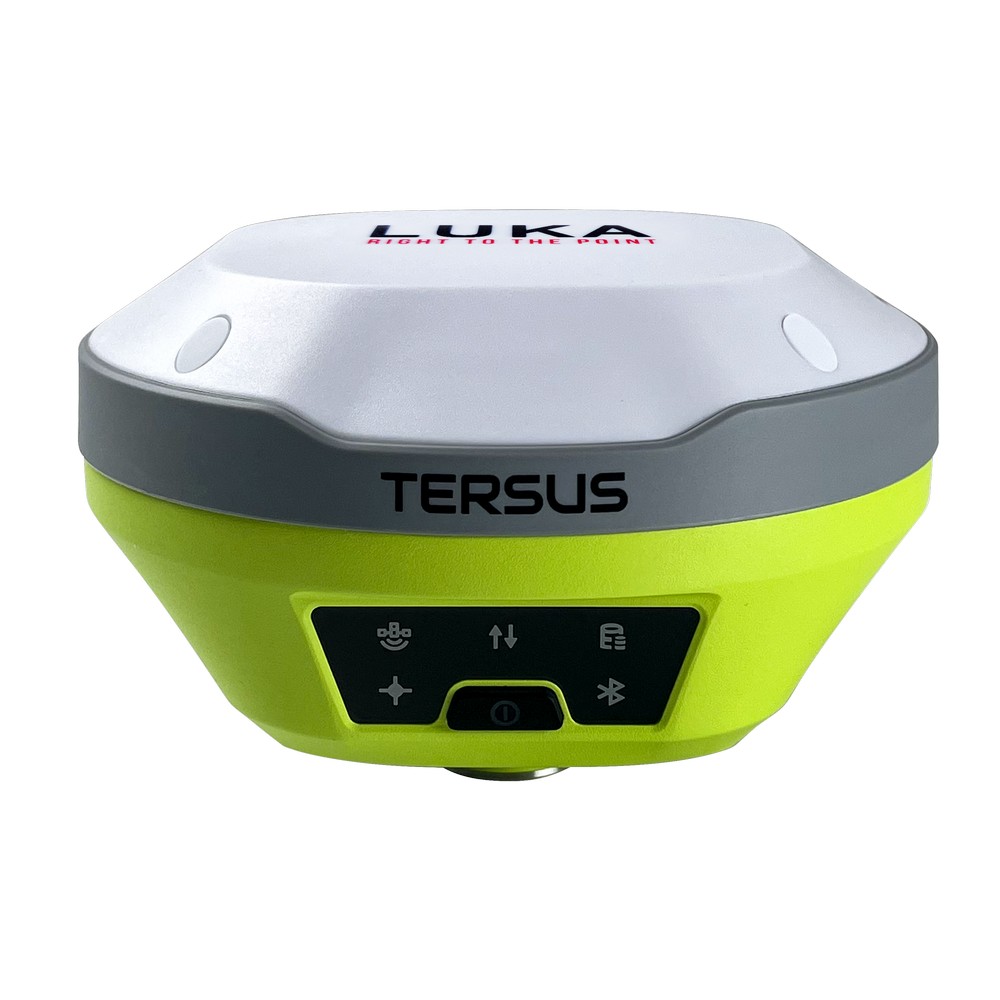

Diseño compacto y refinado

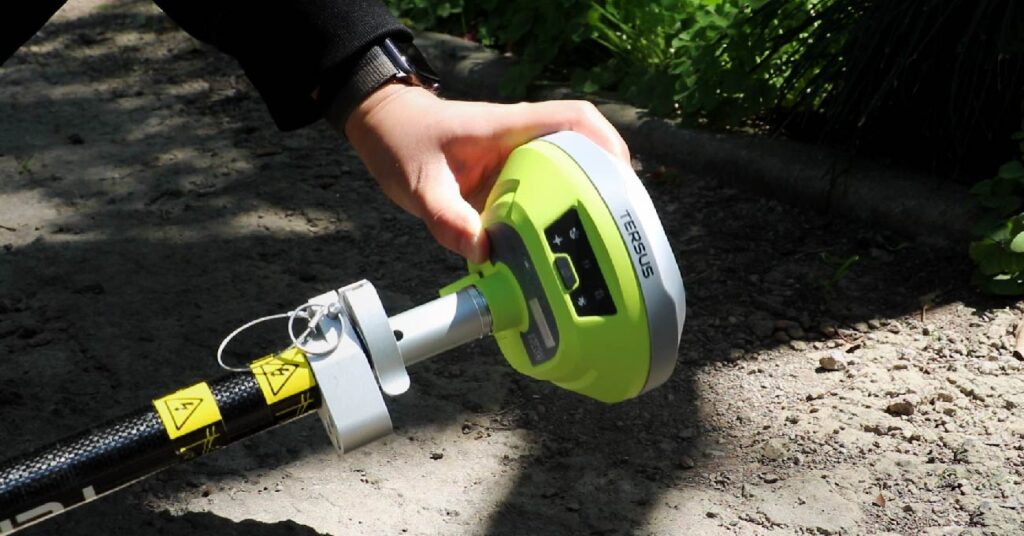

LUKA es un receptor de bolsillo, ligero y fácil de transportar.
Tamaño: 132 × 68 mm – Peso: 827 g
Integra: Batería interna, Radio módem, Módem de red 4G
Todo esto permite trabajar en terreno sin complicaciones.
Batería potente e inteligente
La batería interna de litio de alta capacidad proporciona hasta:
19 horas de trabajo en terreno
Además incluye:
- Indicador inteligente de carga
- Carga rápida en aproximadamente 3 horas

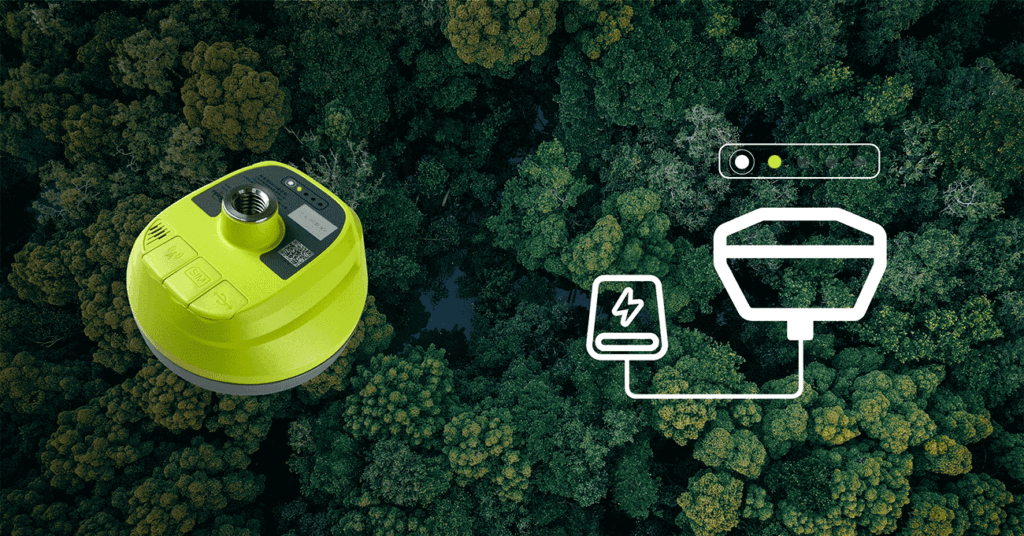

- Compatible con power bank durante el trabajo en campo

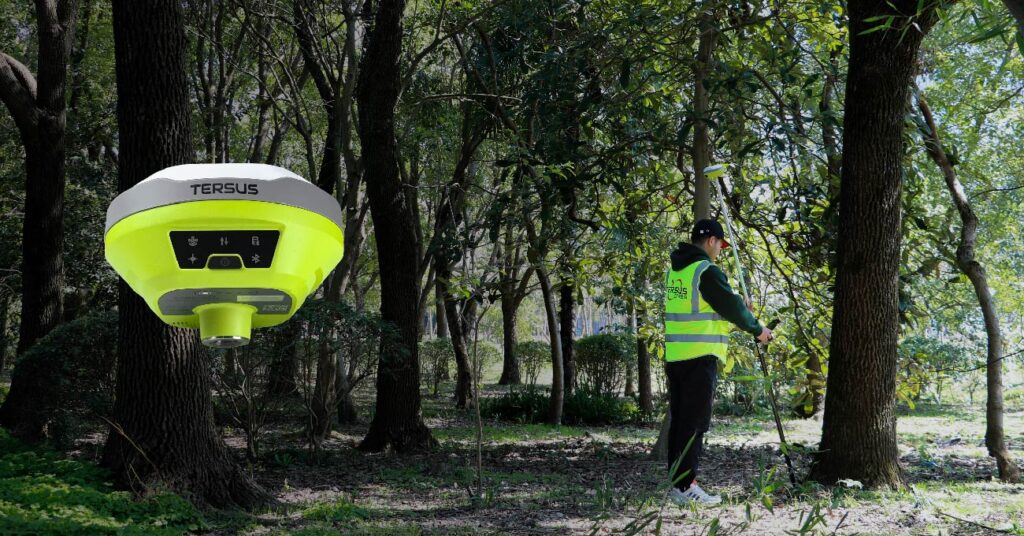

Diseñado para trabajo en terreno

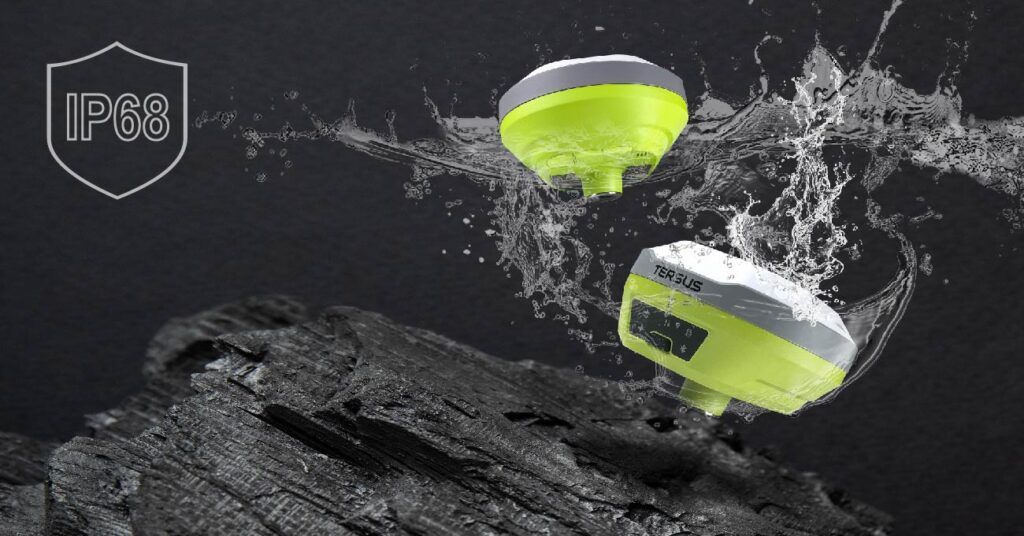

LUKA cuenta con certificación IP68 y diseño industrial de alta resistencia.
Es durable y confiable incluso en ambientes extremos.
También es resistente a caídas, soportando impactos equivalentes a una caída desde un bastón de 2 metros sobre concreto.
Colector de datos y software de campo

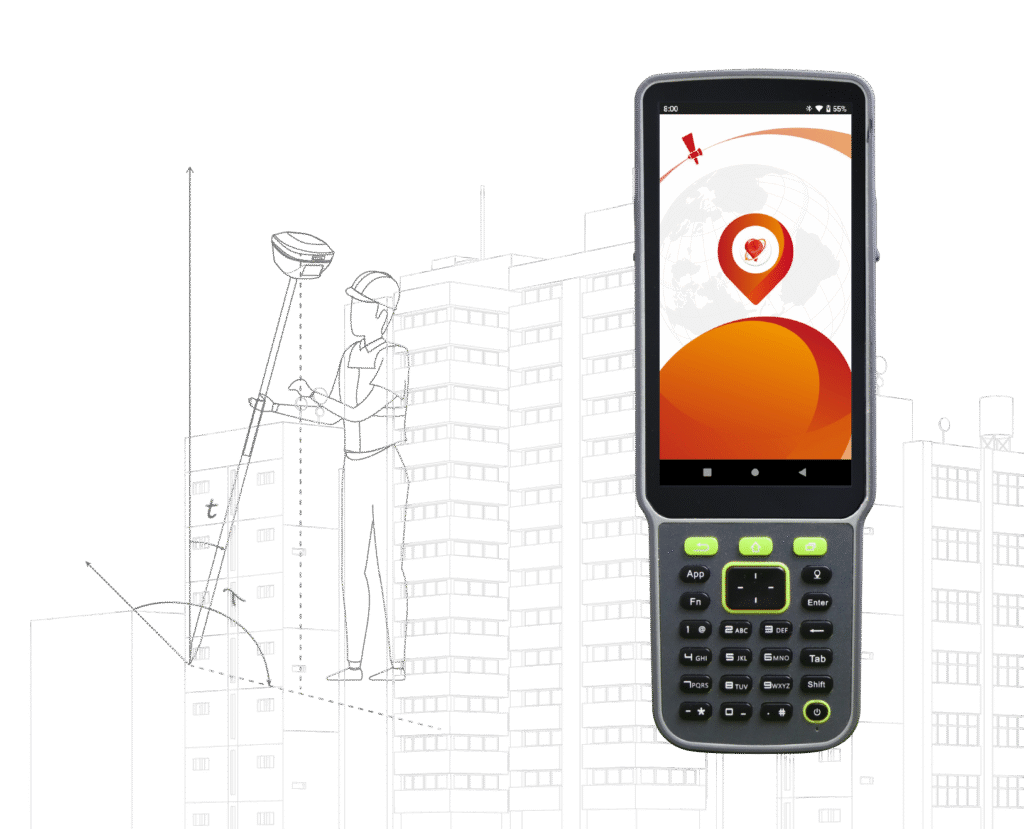

TC80 y NUWA
El controlador TC80 es un robusto controlador multifunción para captura de datos, con una pantalla táctil HD de 5,5 pulgadas, legible bajo la luz solar, y un teclado alfanumérico. Está equipado con un potente procesador octa-core y sistema operativo Android, lo que lo hace ideal para trabajar con la aplicación NUWA, nuestro versátil y gratuito software de topografía de campo, que ofrece interfaces gráficas fáciles de usar y potentes funcionalidades.
Funcionalidades completas

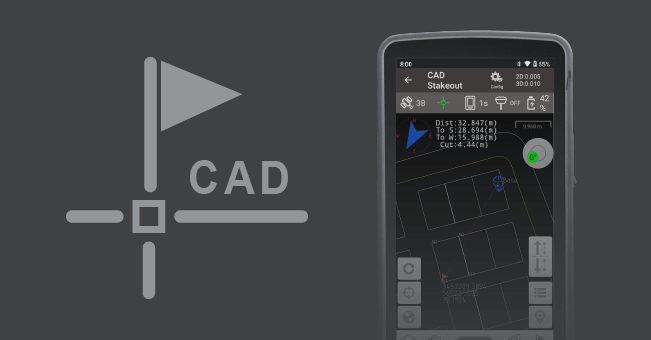

Replanteo CAD (CAD Stakeout)
Permite la importación directa de diversos tipos de archivos complejos DWG y DXF para el replanteo de puntos y líneas seleccionados, además de otras funciones avanzadas como gestión de capas, operaciones con bloques, entre otras.

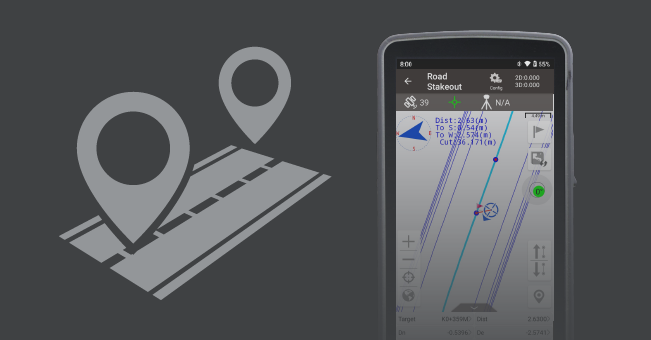

Replanteo vial (Road Stakeout)
Permite importar, editar y previsualizar caminos dentro del módulo de gestión vial, así como realizar el replanteo de ejes centrales, secciones transversales y elevaciones.
Mapas online y offline
Compatible con mapas en línea como OSM y Google, además de archivos importados como DXF, KML, KMZ y LandXML, que pueden utilizarse como mapas base.

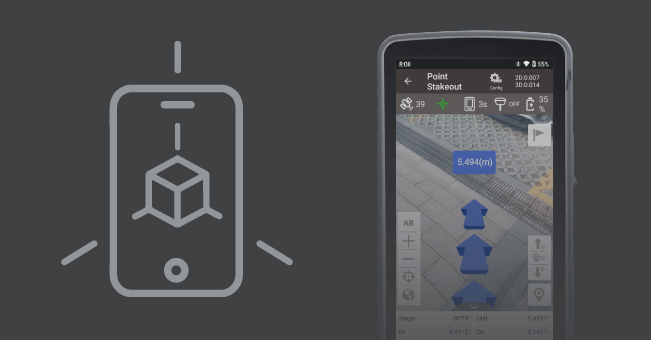

Vista AR para replanteo
Gracias a la excelente compensación de inclinación de los receptores LUKA GNSS Receiver, combinada con una vista realista, la flecha en pantalla te guiará hasta el punto objetivo sin necesidad de orientarte primero hacia el norte, acelerando así el trabajo en terreno.

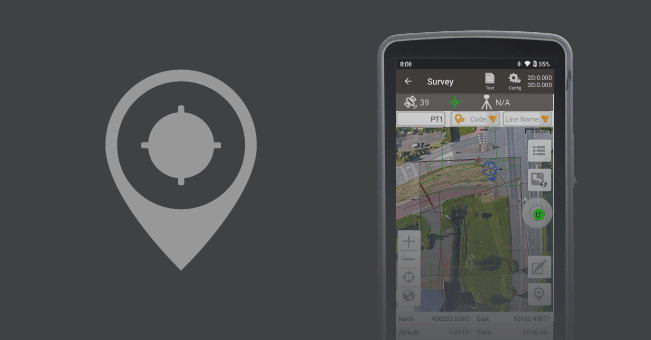

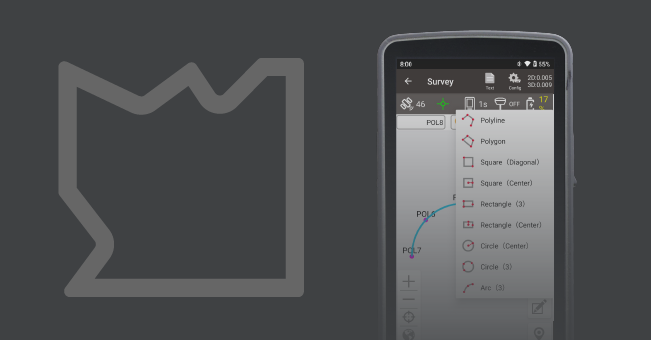

Medición gráfica
Permite la visualización gráfica de las mediciones. NUWA conectará automáticamente los puntos medidos dentro de la gráfica seleccionada y también podrá alternar entre levantamiento por puntos y levantamiento por líneas según el tipo de código utilizado.

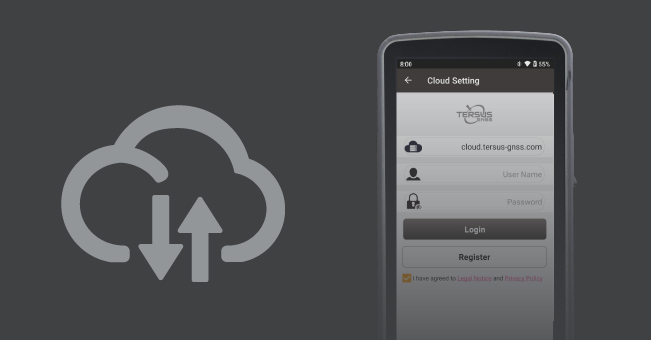

Nube (Cloud)
Permite el respaldo de datos de proyectos y una colaboración rápida. Soporta sincronización con un clic entre los datos en la nube y los datos locales, además de permitir exportar datos a la nube, descargarlos y abrirlos posteriormente en escritorio.

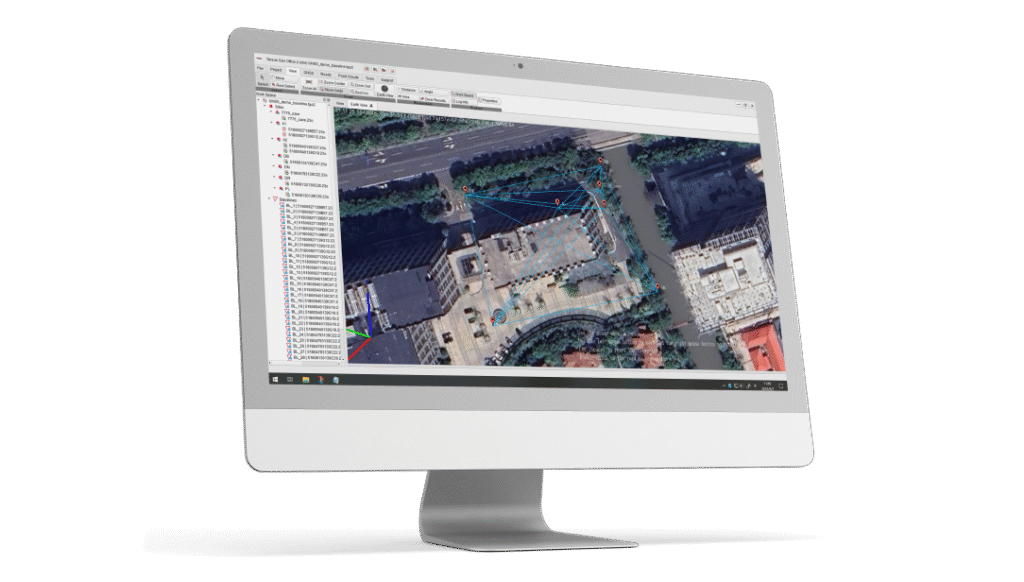

Software de Postprocesamiento Tersus Geo Office 2 (TGO2)
Tersus Geo Office 2 es un software de procesamiento de datos de escritorio basado en el sistema operativo Windows, diseñado por Tersus GNSS Inc, y todos los derechos reservados. TGO2 tiene varias funciones, cubriendo múltiples módulos de negocio para usuarios profesionales, soportando postprocesamiento GNSS y ajuste de red, diseño e inspección de caminos, procesamiento de proyectos RTK y procesamiento de datos de nube de puntos.
Señal
GNSS
GPS L1/L2/L5
GLONASS L1/L2
BeiDou B1I, B2I, B3I, B1C/B2a
Galileo E1, E5a, E5b
QZSS L1/L2/L5
Canales:
1568
Posicionamiento
Precisión de posicionamiento de punto único (RMS):
– Horizontal: 1.5 m
– Vertical: 2.5 m
DGPS (RMS):
– Horizontal: 0.25 m
– Vertical: 0.5 m
Alta Precisión en estático (RMS):
– Horizontal: 2.5 mm + 0.1 ppm
– Vertical: 3.5 mm + 0.4 ppm
Static & Fast Static (RMS):
– Horizontal: 2.5 mm + 0.5 ppm
– Vertical: 5 mm + 0.5 ppm
RTK (RMS):
– Horizontal: 8 mm + 1 ppm
– Vertical: 15 mm + 1 ppm
PPK (RMS):
– Horizontal: 8 mm + 1 ppm
– Vertical: 15 mm + 1 ppm
Network RTK (RMS):
– Horizontal: 8 mm + 0.5 ppm
– Vertical: 15 mm + 0.5 ppm
Exactitud de observación (dirección zenith):
– C/A Code: 10 cm
– P Code: 10 cm
– Carrier Phase: 1 mm
Tiempo de primera solución (TTFF):
– Inicio normal: < 30 s
– Inicio en caliente: < 5 s
Readquisición: < 1 s
Precisión de compensación de inclinación (hasta 60°): ≤ 2 cm
*Referencias según hoja de datos de Oscar.*
Precisión de tiempo (RMS): 20 ns
Velocidad (RMS): 0.03 m/s
Iniciación (típica): < 5 s
Fiabilidad de inicialización: > 99.9 %
Datos y Sistema
Sistema operativo: Linux
Capacidad:
8 GB de memoria interna
Formato de datos:
CMR, RTCM 2.3, RTCM 3.X
Datos de salida:
RINEX, NMEA-0183, TersusBinary
Tasa de actualización:
20 Hz
Datos Eléctricos
Voltaje de entrada:
9 ~ 28 V DC
Consumo de energía (típico):
– Transmisión radio 0.5W: ≈ 8 W
– Transmisión radio 1.5W: ≈ 10 W
Batería de litio:
Interna 7000 mAh / 7.4 V
Tiempo de carga:
3 horas (20% → 90%)
Tiempo de trabajo:
> 19 horas en modo Ntrip
Carga por USB:
5–20 V
Comunicación
Celular:
4G LTE / WCDMA / GSM / EDGE
Bandas (versión EU):
LTE FDD: B1 / B2 / B3 / B7 / B8 / B20 / B28A
LTE TDD: B38 / B40 / B41
WCDMA: B1 / B8
GSM/EDGE: B3 / B8
Network protocols:
Ntrip Client, Ntrip Server, TPC
WiFi:
802.11 b/g
Bluetooth:
4.1
Radio interna:
– Potencia RF: 0.5W / 1.5W
– Frecuencia: 410–470 MHz
– Modo: Half-duplex
– Espaciado de canal: 12.5 kHz / 25 kHz
– Modulación: GMSK, 4FSK
– Air baud rate: 4800 / 9600 / 19200 bps
– Alcance típico: > 5 km
– Protocolos: TrimTalk450, TrimMark 3, South, Transparent, Satel
Conexiones cableadas:
USB OTG: USB 2.0 ×1
Puerto serial: RS232 ×1
Velocidad COM: hasta 921600 bps
Parte Física
Dimensiones:
132 × 68 mm
Peso:
≈ 835 g
Temperatura de operación:
-40°C ~ +70°C
Temperatura de almacenamiento:
-55°C ~ +85°C
Humedad relativa:
100% sin condensación
Protección:
IP68
Resistencia a caídas:
2 m sobre concreto
Vibración:
MIL-STD-810G / FIG 514.6C-1
